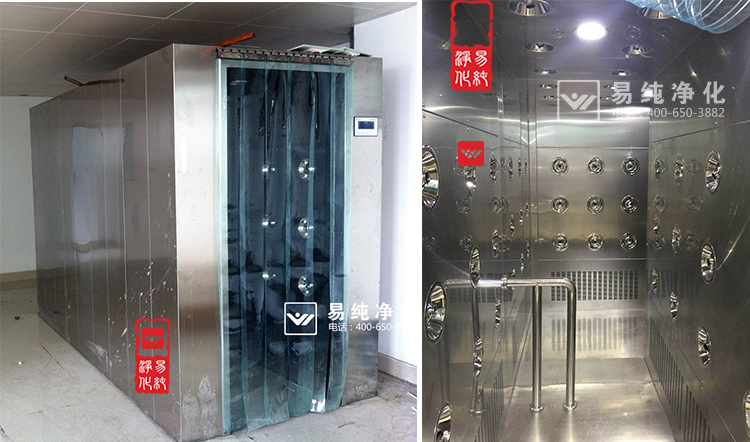

不間斷通行風淋室：意為人員不間斷、不停留，直接通過風淋室，以達到吹淋效果同時節約吹淋時間。一般為電子車間或電磁生產企業，因人員較多而采用此不間斷通行風淋室

名稱：風淋室（又名空氣浴塵室、風淋房、風淋門、空氣吹淋室、AIR SHOWER，風淋設備，風淋機之類）是人員進出無塵室所必需的通道，并同時起到氣閘室密閉無塵室的緩沖作用，是進行人員除塵和防止室外空氣污染無塵室的有效設備，也是目前凈化車間人員通的必需設備。
定義：為了減少由于人員進出所帶來的大量塵埃粒子，經高效過濾器過濾后的潔凈氣流由可旋轉噴嘴從各個方向噴射至人身上，有效而迅速清除塵埃粒子，清除后的塵埃粒子再由初、高效過濾器過濾后重新循環到風淋區域內。

點擊查看視頻介紹文件：

分類：風淋室大致可分以下幾種：?jiǎn)稳藛未碉L(fēng)淋室，單人雙吹風淋室，單人三吹風淋室，雙人雙吹風淋室，三人雙吹風淋室，風淋通道，不銹鋼風淋室，智能語音風淋室，自動感應移門風淋室，L型轉角風淋室，不間斷通行風淋室，卷簾門風淋室，貨物風淋室，防爆風淋室，防靜電風淋室，水淋室等。

不間斷通行風淋室基本配置及說明：

1. 外型尺寸（W*D*H）：1400mm*6000mm*2100mm；風淋區尺寸(W*D*H)：800mm*6000mm*1960mm
2. 風淋噴嘴：360度可旋轉式嵌入安裝鏡面不銹鋼噴嘴，72只，左右兩側分布，吹風方向可旋轉；
3. 凈化風機：專用凈化離心低噪音風機，12臺，風量：2000風量/小時；
4. 吹淋風速：雙側吹風，25-30m/s，大風速保證吹淋效果；
5. 吹淋時間：LED液晶藍屏顯示吹淋時間，（0-99s可調）；
6. 控制系統：PLC系統，程序可根據要求定制，帶OTS故障顯示功能（故障代碼直接在屏幕上顯示）；
7. 控制面板：控制面盤軟觸點控制開關，帶鍵盤暗鎖保護，可有效防止員工隨意設置；
8. 光電開關：日本歐姆龍（OMRON）光電開關，型號E3F3-R61，12-24VDC電源，自動感應吹淋，智能溫馨中文語音提示系統；
9. 過濾效率：三級過濾，初中效預過濾器45%（5um）,數量12只，600*350*10mm，可清洗可更換，初效過濾器為風淋室主板材直接整體沖孔而成，美觀結實，透風量高；
10. 高效過濾器99.99%(0.3um)過濾效率，數量12只，規格600*600*120mm，過濾器安裝平整、牢固,過濾器與框架以及框架與壁板之間無漏縫，高效過濾器與框架之間采用EVA密封條密封；
11. 箱體主材：內外1.2mm的冷軋鋼板烤漆，表面經過酸洗、磷化、去油去銹、高溫烘烤而成；（可選）
箱體主材：內外1.2mm的SUS304不銹鋼制作，表面經過拉絲或斷絲處理，食品級專用，304不銹鋼廣泛應用于電梯裝飾、廚房電器產品；（可選）
12. 密封性能：制作精細，美觀大方。采用拼裝式結構，接縫處要求加墊密封條，整體設備安裝完畢后內部無漏光漏風現象。
13. 照明：嵌入式LED照明燈6只*2W ，節能環保；照明帶延時功能，即智能溫馨又節約能源；
14. 電源：380V 50Hz（可為客戶非標私人定制110V，460V，60Hz等非標電壓頻率風淋室）
15. 電器元件：空氣開關：施耐德空氣開關DN63;接觸器：施耐德接觸器5S-3510;熱繼電器:施耐德熱繼電器RS-25A；品牌電器元件，風淋優秀品質保障;
16. 不銹鋼拉手：采用東莞”新宏源“品牌對接式不銹鋼拉手，堅固耐用；采用美國”道康寧“密封膠密封，環保無異味；
17. 安全措施：內部安裝有紅色”急停“按鈕，緊急情況下按下按鈕，系統斷電，便于逃生；
18. 功率：6.6Kw；重量：約1800Kg
19. 適用人數：100人以上車間（人員不間斷通行）

關于不間斷通行風淋室門的設置問題：

1、 雙門可仍采用常規風淋室門，只是不設置電子聯鎖，人員進入即吹風，采用循環計時吹風系統；

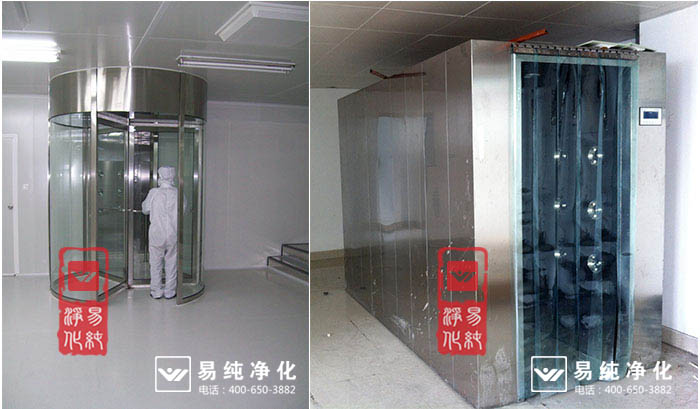

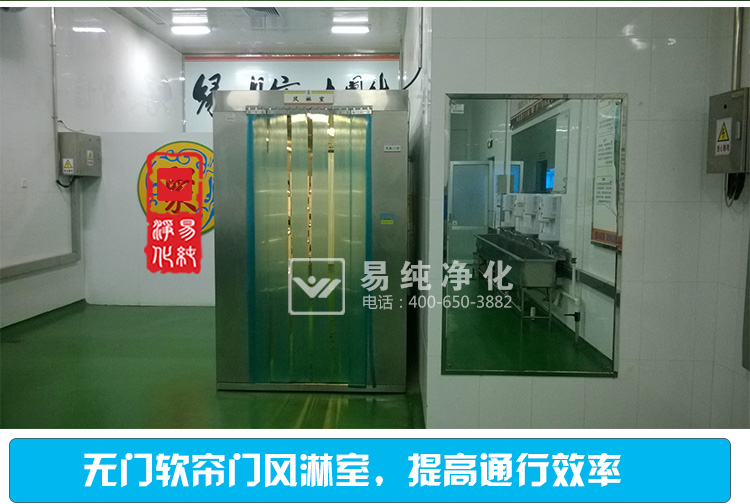

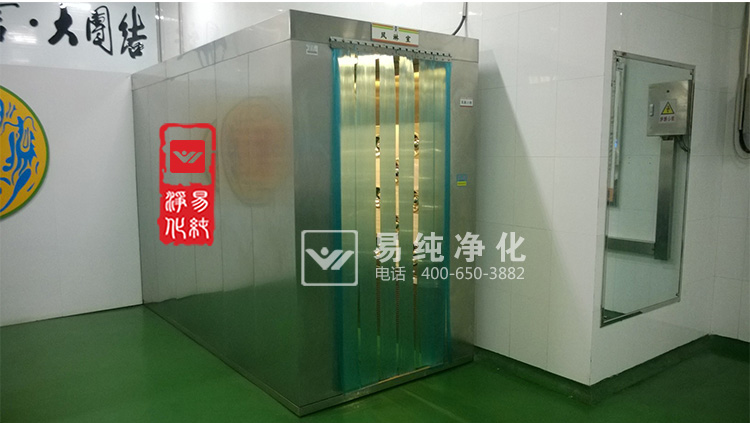

2、 雙門中一門或兩門均采用軟簾形式，對人員進出不形成阻礙作用，門簾只起到隔絕室內外空氣作用，也可以在進出門兩端安裝風幕機，風幕機隨風淋同步啟動，有效隔絕室內外空氣；

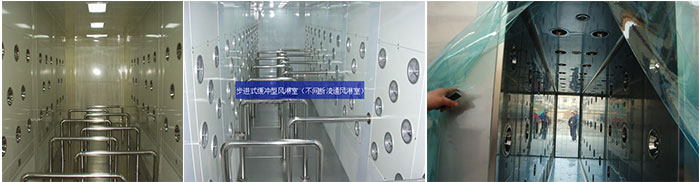

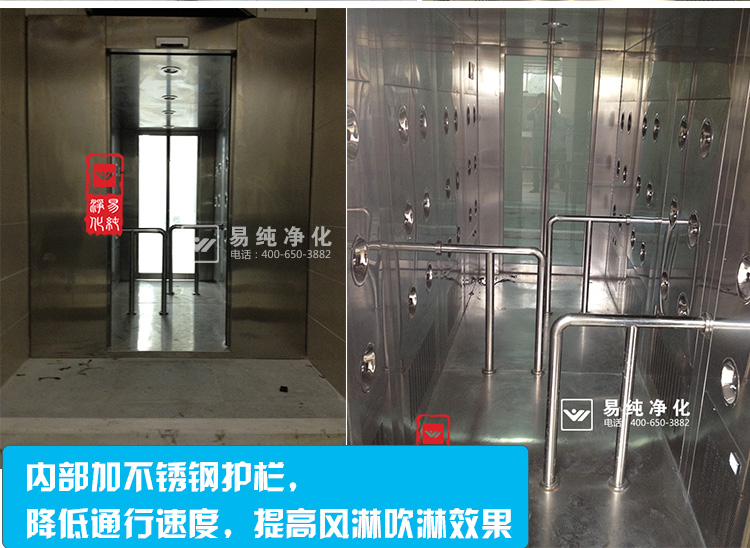

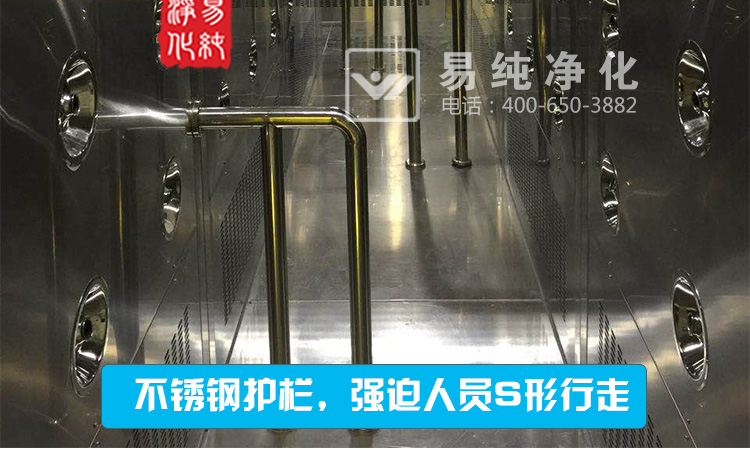

3、 內部可采用不銹鋼迂回護欄，使人員緩行通行，保證員工足夠的吹淋時間；
